Клапанные блоки серии А

Клапанные блоки серии А (3-вентильные и5-вентильные) предназначены для монтажа датчиков разности давления и коммутации импульсных линий в системах автоматизации технологических процессов.

Конструктивные особенности

Традиционные клапанные блоки серии А предназначены для присоединения импульсных линий к клапанному блоку через монтажные фланцы.

Модели клапанных блоков отличаются количеством вентилей, наличием/отсутствием дренажных клапанов, их расположением (до или после изолирующих вентилей) и габаритными размерами. Для 3-вентильных блоков с расположением дренажных клапанов до изолирующих вентилей и специальной конфигурацией проточной части вероятность предклапанного объема значительно снижена.

3-вентильные клапанные блоки

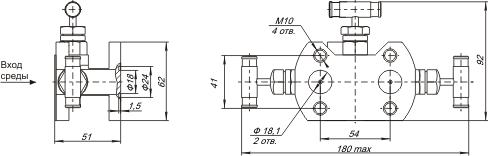

A30 (без дренажа и без возможности подключения метрологического оборудования)

А30 F (исполнение для агрессивных сред, где необходимо фторопластовое уплотнение)

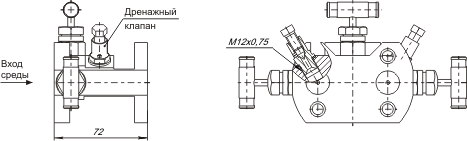

А31 (исполнение с дренажными клапанами до изолирующих вентилей)

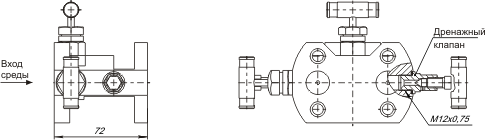

А32 (исполнение с дренажными клапанами после изолирующих вентилей)

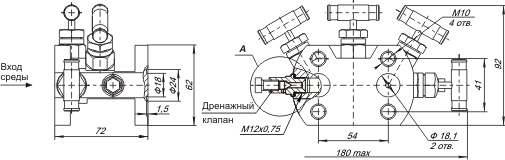

А33 (исполнение с дренажными клапанами и возможностью подключения метрологического оборудования)

5-вентильные клапанные блоки

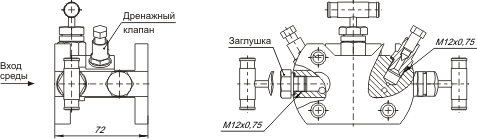

А52 (исполнение с дренажными клапанами после изолирующих вентилей)

Дополнительные принадлежности

Вид А: переходник для подключения метрологического оборудования (для контроля до 2,5МПа)

Вид А: переходник для подключения метрологического оборудования (для контроля до 40МПа)

Заглушка
