Клапанные блоки серии В

Клапанные блоки серии В (3-вентильные и5-вентильные) предназначены для монтажадатчиков разности давлений икоммутации импульсных линий всистемах автоматизации технологических процессов.

Клапанные блоки серии В (2-вентильные) пред-назначены для фланцевого подключениядатчиков избыточного и абсолютного давлений всистемах авто-матического контроля, регулирования иуправления технологическими процессам.

Конструктивные особенности

Конструкция клапанного блока обеспечивает прямое подключениедатчикакимпульсной линии без монтажных фланцев. Рабочая среда подается через отверстия срезьбой К1/2", К1/4", 1/2NPT, 1/4NPT, либо приварные штуцера снаружной резьбой М20×1,5 или М22×1,5.

2-вентильные клапанные блоки

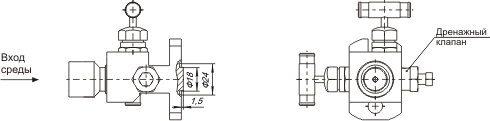

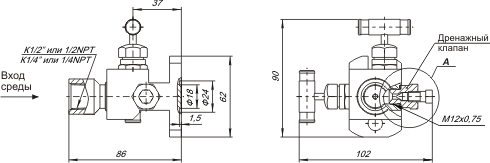

В22 Р1 (с дренажным клапаном после изолирующего вентиля и внутренней резьбой К1/2 навходе среды)

В22 Р5 (с дренажным клапаном после изолирующего вентиля и наружной резьбой М20×1,5 навходе среды)

В22 Р6 (с дренажным клапаном после изолирующего вентиля и наружной резьбой М22×1,5 навходе среды)

В22 Р1 F (с дренажным клапаном после изолирующего вентиля, для агрессивных сред)

3-вентильные клапанные блоки

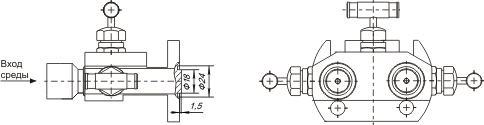

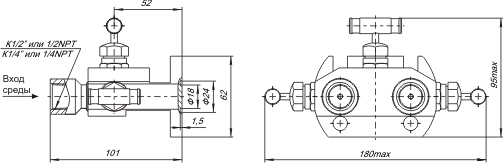

В30 Р1 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

В30 Р5 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20×1,5 навходе среды)

В30 Р6 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М22×1,5 навходе среды)

В30 Р1 F (исполнение для агрессивных сред)

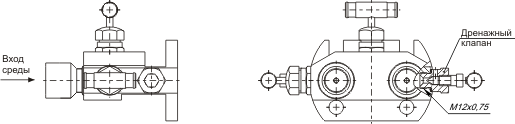

В31 Р1 (с дренажными клапанами до изолирующих вентилей с внутренней резьбой К1/2 на входе среды)

В32 Р1 (с дренажными клапанами после изолирующих вентилей с внутренней резьбой К1/2 на входе среды)

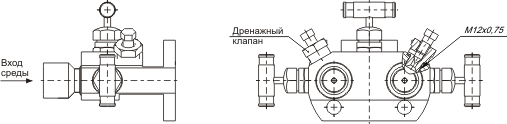

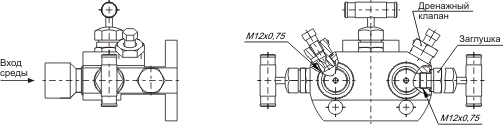

В33 Р1 (с дренажными клапанами и возможностью подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

5-вентильные клапанные блоки

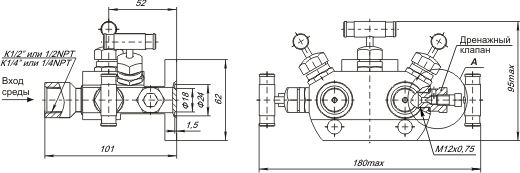

В52 Р1 (с дренажными клапанами после изолирующих вентилей и внутренней резьбой К1/2 на входе среды)

Дополнительные принадлежности

Вид А: переходник для подключения метрологического оборудования (для контроля до2,5МПа)

Вид А: переходник для подключения метрологического оборудования (для контроля до40МПа)

Заглушка
